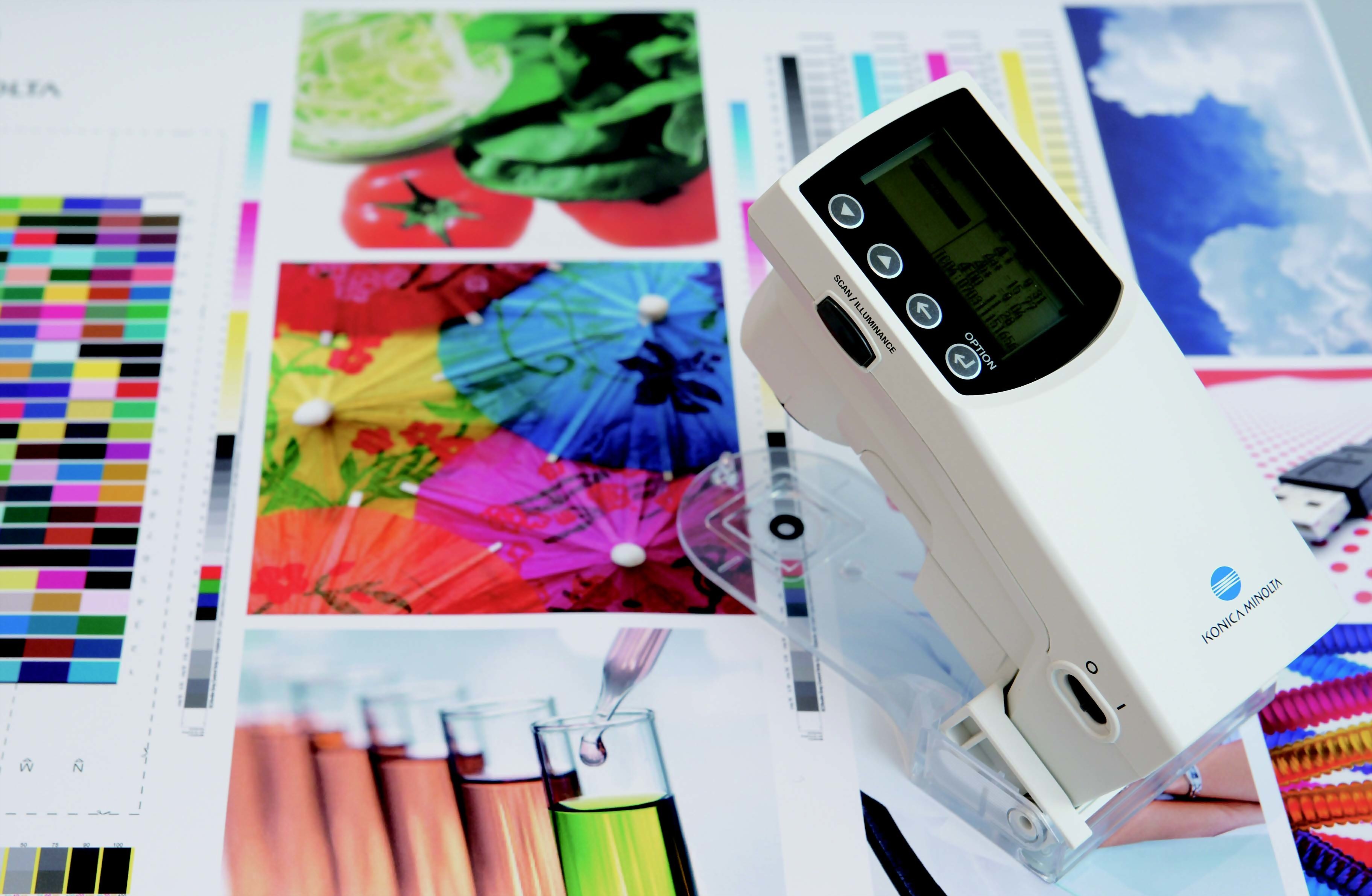

FD-7/FD-5 分光密度儀
主要用途
印刷現場的密度?色彩管理
用于印刷設備制造商?紙張制造商研發時的熒光測定
測量印刷色塊
用于油墨輸入設備的CCM
配備套色、網點增大等印刷品質管理功能
作為符合商務印刷及包裝印刷要求的新業界標準工具，以低成本實現了高生產效率和高品質。
CMYK密度
網點面積率
網點增大
套色
簡單密度差
印刷版網點面積率
印刷版網點增大
專色密度

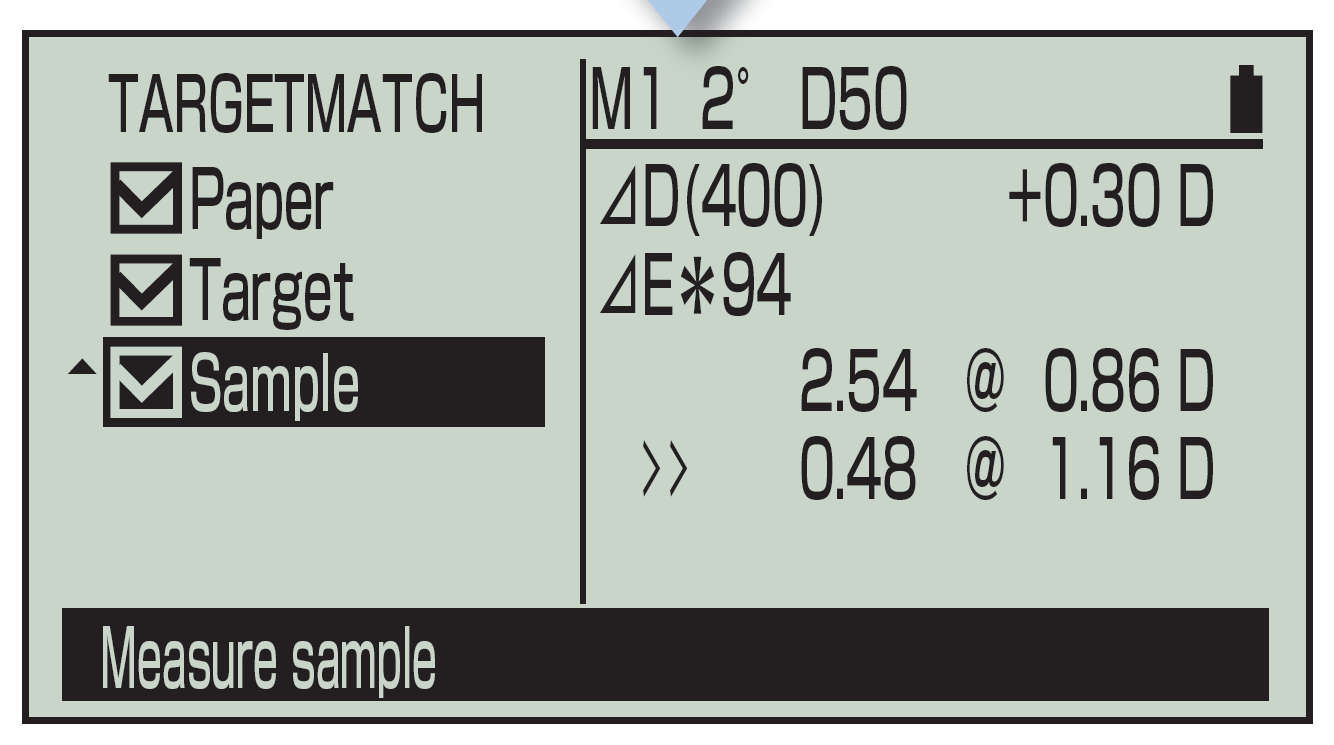

顯示混合墨與目標色的色差以及使混合色更接近于目標色的密度調整。通過使用目標匹配功能，可以在使用電腦或特殊軟件的情況下進行墨色調整。
專色或印刷色的理想選擇
顯示色差及密度值
顯示使混合色更接近目標色的預計密度調整以及調整后的預計色差

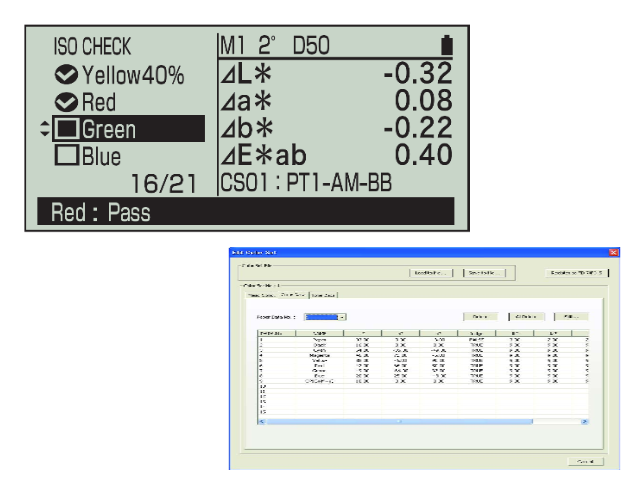

配備符合各種印刷標準的功能
可以進行ISO、JapanColor、GRACoL®、SWOP®、PSO或用戶自定義目標的合格/不合格判定。 FD-7和FD-5是現場印刷質量控制的理想選擇。
ISO、JapanColor、GRACoL®、SWOP®、PSO的顏色集下載
ISO12647檢查
→可分別評估色差、TVI、中間調擴展

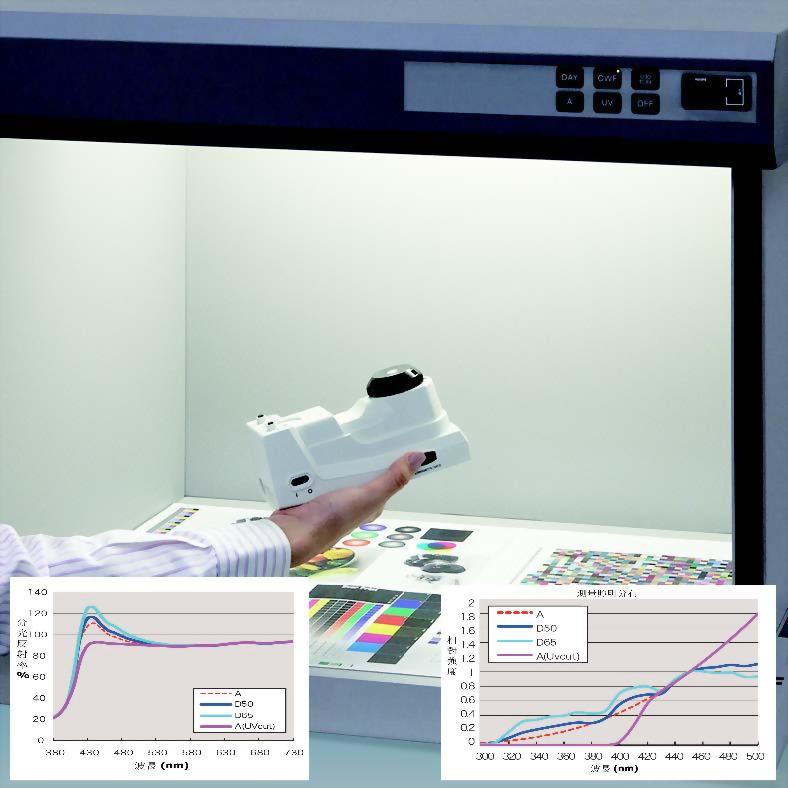

可測量環境光（僅限FD-7）
可測量光源箱或其他進行目視評估的環境光的照度值和色溫
可將測得的環境光登錄為照明光源
采用傳統儀器在含熒光增白劑的材質上測量印刷品質時，測量結果常與感官評估相差甚大。本產品可以計算受測光源（更接近現場感官評估）的色度值，消除由于熒光增白劑的影響和同色異譜造成的色差，確?？蛻臬@得理想的色彩，避免耗時費力地應對客戶投訴。

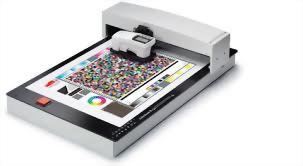

XY 自動測色工作臺ColorScoutA3+
使用XY自動測色工作臺ColorScoutA3+，可進行自動測量。
| 型號 | FD-7 | FD-5 |
| 照明/受光系統 | 45°a：0° (環形照明)*1 | |
| 反射測量符合CIE第15號、ISO 7724/1、DIN5033 Teil 7、ASTM E 1164、JIS Z 8722條件。 | ||
| 分光裝置 | 凹面光柵 | |
| 波長范圍 | 分光反射率：380~730 nm；光譜輻射照度：360~730 nm | 分光反射率：380~730 nm |
| 測量波長間隔 | 10 nm | |
| 半波寬 | 約10 nm | |
| 測量口徑 | ?3.5mm | |
| 照明光源 | LED | |
| 測量范圍 | 密度：0.0D~2.5D；反射率： 0~150% | |
| 重復性 | 密度：δ0.01D | |
| 未安裝偏振光濾光片：0.0D ~ 2.5D，黃色0.0D ~ 2.0D | ||
| 安裝偏振光濾光片：0.0D ~ 2.5D，黃色0.0D ~ 1.8D | ||
| (白板校正執行后，以10秒間隔測定30次時) | ||
| 色度：δΔE00 0.05以內 (未安裝偏振光濾光片) | ||
| (白板校正執行后，以10秒間隔測量30次時) | ||
| 器間差 | ΔE00 0.3 以內 (BCRA系列II 12色的平均值，對比柯尼卡美能達標準條件下的主機測量值；未安裝偏振光濾光片) | |
| 測量時間 | 約1.4秒（未安裝偏振光濾光片時的單點反射測量） | |
| 測量值 | 色度值、色差值、密度值、密度差、網點面積、網點增大、OK/NG判定、照度、相關色溫 | 色度值、色差值、密度值、密度差、網點面積、網點增大、OK/NG判定 |
| 測量條件 | 符合ISO 13655測量條件M0 (CIE光源A)、M1 (CIE光源D50)、M2 (帶UV截止濾光片的照明) 和M3 (M2 + 偏振光濾光片)；用戶定義光源 | |
| 光源 | A、C、D50、ID50、D65、ID65、F2、F6、F7、F8、F9、F10、F11、F12、 | |
| 用戶定義光源 | ||
| 觀察者 | 2°標準觀察者、10°標準觀察者 | |
| 色空間 | L*a*b*、L*C*h、Hunter Lab、Yxy、XYZ | |
| 色差公式 | ΔE*ab (CIE 1976)、ΔE*94 (CIE 1994)、ΔE00 (CIE 2000)、ΔE (Hunter)、CMC (l:c) | |
| 紙張指數 | WI (ASTM E313-96)、Tint (ASTM E313-96)、ISO亮度 (ISO 2470-1)、 | |
| D65亮度 (ISO 2470-2)、螢光指數 | ||
| 密度標準 | ISO Status T、ISO Status E、ISO Status A、ISO Status I; DIN16536 | |
| 可存儲資料 | 色度目標資料：30條；密度目標資料：30條 | |
| 顯示語言 | 英語、法語、德語、西班牙語、日語、簡體中文 | |
| 掃描測量*2 | 可掃描測量色卡 | 無 |
| 介面 | USB 2.0 | |
| 輸出資料*2 | 顯示值、分光反射率資料（僅FD-7）；光譜輻射照度資料（僅FD-7） | |
| 電源 | 內置可充電鋰電池（新品每次充電可測量約2000次）、電源適配器、USB取電 | |
| 尺寸 (長×寬 ×高) | 70 × 165 × 83mm (僅主機)；90 × 172 × 84mm (含目標罩) | |
| 重量 | 約350克（僅主機）；約430克（含目標罩） | |
| 使用溫度/濕度范圍 | 10~35°C；相對濕度30%~85%，不可結露。 | |
| 保管溫度/濕度范圍 | 0~45°C；相對濕度0%~85%，不可結露。 | |
| 標準配件 | 白色校正板、目標罩、防塵玻璃、AC適配器（AC-USB轉換器）、USB電纜、軟盒、偏振光濾光片、適配器、FD資料傳輸軟體FD-S1w、照度附件（僅限FD-7 ）、尺規（僅限FD-7） | |
| 可選配件 | 色彩管理軟體basICColor catch all、XY自動測色工作臺ColorScoutA3+、色彩管理軟體SpectraMagic NX | |
