CM-36dG 分光式色差+光澤儀
該測量?jī)x是積分球 d/8 型固定式水平色度計型號，可同時測量顏色和光澤度，同時保持與長期暢銷產品 CM-3600A 的數據兼容性（* SCI/LAV 時）。
高精度測量有助于全球化供應鏈中的數字化質量控制。
主要應用
樹脂零件、油漆、纖維、CCM 等的顏色管理。

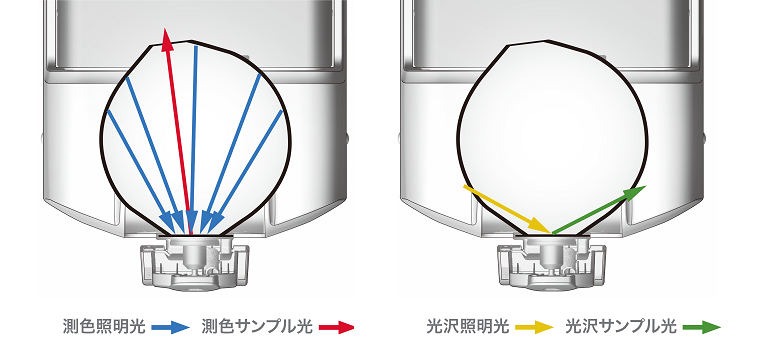

可同時測量顏色和光澤的“二合一” 本測量?jī)x為“二合一”分光光度計，可同時測量顏色和光澤度。通過同時測量顏色和光澤度，可用于高級質量控制和色調計算，以提高工作效率。
高精度測量有助于全球化供應鏈中的數字化質量控制。
主要應用
樹脂零件、油漆、纖維、CCM 等的顏色管理。
可同時測量顏色和光澤的“二合一” 本測量?jī)x為“二合一”分光光度計，可同時測量顏色和光澤度。通過同時測量顏色和光澤度，可用于高級質量控制和色調計算，以提高工作效率。
可同時測量顏色和光澤的“二合一”
本測量?jī)x為“二合一”分光光度計，可同時測量顏色和光澤度。通過同時測量顏色和光澤度，可用于高級質量控制和色調計算，以提高工作效率。
儀器誤差小，與傳統機器一致
由于該測量?jī)x器保持儀器誤差很小，因此在供應鏈中實現了多單元多基地的操作效率。儀器色值差在ΔE*ab 0.12以內（BCRA系列II瓷磚12色平均值，LAV/SCI），比常規CM-3600A系列小20%，達到相同或更好的性能。
通過將測量值的差異抑制到非常小的尺寸，可以繼承傳統機器中使用的參考數據，減少切換工作。
儀器誤差小，與傳統機器一致
由于該測量?jī)x器保持儀器誤差很小，因此在供應鏈中實現了多單元多基地的操作效率。儀器色值差在ΔE*ab 0.12以內（BCRA系列II瓷磚12色平均值，LAV/SCI），比常規CM-3600A系列小20%，達到相同或更好的性能。
通過將測量值的差異抑制到非常小的尺寸，可以繼承傳統機器中使用的參考數據，減少切換工作。
高可用性提高生產力
● 狀態面板顯示測量狀態和設置條件，減少操作失誤。
● 通過在主體上安裝測量按鈕提高連續測量的可操作性

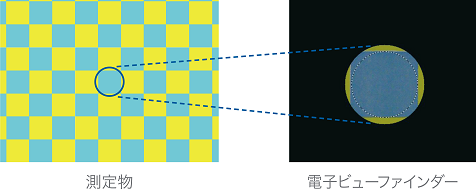

● 電子取景器*提高了被測物體的可見度，便于對準測量。
* 使用 SpectraMagic NX 時
● 通過在主體上安裝測量按鈕提高連續測量的可操作性
● 電子取景器*提高了被測物體的可見度，便于對準測量。
* 使用 SpectraMagic NX 時
兼容多種測量對象
● 配備4種類型（LAV：?25.4mm，LMAV：?16mm，MAV：?8mm，SAV：?4mm）的多種靶罩，可根據樣品選擇最佳測量直徑。
● 透過樣品室的開閉大，可以處理大尺寸的被測物，因此無需切割片狀樣品，就可以從側面進行設置。
● 透過樣品室的開閉大，可以處理大尺寸的被測物，因此無需切割片狀樣品，就可以從側面進行設置。
規格
| 顏色 | 照明/受光光學系統 | 反射測量 |
di：8°，de：8°（漫射照明，8°方向接收） SCI（包括鏡面反射光）/SCE（鏡面反射光去除）帶開關機構 （JIS Z 8722條件C，CIE No.15（2004）、ISO 7724/1、DIN 5033 Teil7、符合 ASTM E1164) |
|---|---|---|---|
| 穿透測量 |
di：0°，de：0°（漫射照明：0°方向的光接收） （JIS Z 8722條件g，CIE No.15（2004），DIN 5033 Teil7，符合ASTM E1164） |
||
| 積分球 | ?152 毫米（6 英寸） | ||
| 受光元件 | 雙 40 元件矽光電二極管陣列 | ||
| 分光方式 | 平面衍射光柵 | ||
| 測量波長范圍 | 360-740 納米 | ||
| 測量波長間隔 | 10納米 | ||
| 半波寬 | 約 10 納米 | ||
| 反射測量范圍 | 0-200%，顯示分辨率：0.01% | ||
| 測量用光源 | 脈沖氙燈 x 3 | ||
| 照明直徑 |
LAV：?30mm LMAV：?20mm MAV：?11mm SAV：?7mm 透明度：?24mm |
||
| 測量直徑 |
LAV：?25.4 mm LMAV ：?16 mm MAV：?8 mm SAV：?4 mm穿透：?17 mm |
||
| 重復性 |
色值：標準偏差ΔE*ab在0.02以內 光譜反射率：標準偏差在0.1%以內 （白色校準后以10秒為間隔測量30次白色校準板時） |
||
| 儀器誤差 |
BCRA系列II瓷磚12色平均值ΔE*ab 0.12以下 （LAV/SCI，柯尼卡美能達主機標準，根據我們的測量條件） |
||
| 紫外線條件設置 |
100% / 0% / UV量通過計算調整（無機械調整）*1 <帶UV 400nm、UV 420nm截止濾光片> |
||
| 光澤度 | 測量角度 | 60° | |
| 測量用光源 | 白光 LED | ||
| 受光元件 | 矽光電二極管 | ||
| 光澤度測量範圍 | 0-200 GU，顯示分辨率：0.01 GU | ||
| 測量直徑 |
MAV：10 x 8 mm（橢圓形），SAV：?3 mm 當 測色直徑為 ? LAV / LMAV / MAV 時，光澤度測量為 MAV ? SAV，光澤度測量為 SAV |
||
| 重復性 |
標準偏差 0 到 10 GU：在 0.1 GU 以內10 到 100 GU：在 0.2 GU 以內100 到 200 GU：在指示值的 0.2%以內 （以 10 秒間隔測量 30 次時） |
||
| 儀器誤差 |
0到10 GU：±0.2 GU以內10到100 GU：±0.5 GU以內 （MAV、柯尼卡美能達主機標準，根據我們的測量條件） |
||
| 對應標準 | JIS Z 8741 (MAV)、JIS K 5600、ISO 2813、ISO7668 (MAV)、ASTM D523-08、ASTM D2457-13、DIN 67530 | ||
| 測量項目 |
該測量?jī)x可以使用另售的附件色彩管理軟件 CM-S100w (SpectraMagic® NX) 顯示各種顏色系統、指標和色差公式。 有關測量項目的詳細信息，請參閱色彩管理軟件 CM-S100w。 |
||
| 測量時間 |
約 3.5 秒（SCI + SCE 測量） 約 4 秒（SCI + SCE + 光澤測量） |
||
| 最短可測量間隔 |
大約 4 秒（SCI + SCE 測量） 大約 4.5 秒（SCI + SCE + 光澤測量） |
||
| 樣品查看器功能 | 內置相機的示例圖像：需要可選軟件，例如 SpectraMagic NX Ver. 3.2 或更高版本才能顯示/復制圖像。 | ||
| 波長校正功能*2 | WAA（波長分析和調整）技術 | ||
| 界面 | USB2.0 | ||
| 目標罩檢測功能 | 可 | ||
| 電源 | 專用交流適配器 | ||
| 工作溫度和濕度范圍 | 溫度：13-33℃，相對濕度：80%以下（33℃時），無凝露 | ||
| 儲存溫度/濕度范圍 | 溫度：0-40℃，相對濕度：80%以下（35℃時），無凝露 | ||
| 尺寸 | 約 248（寬）x 250（高）x 498（深）mm | ||
| 重量 | 約8.4kg | ||
