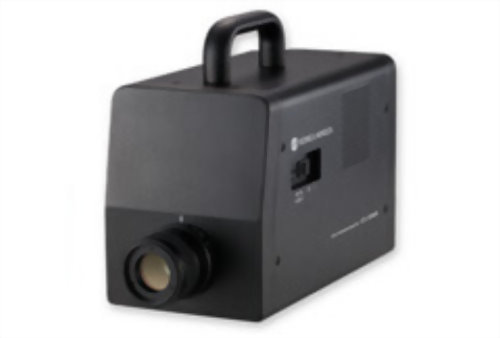

CS-3000 分光輻射輝度儀
在保持?jǐn)?shù)據兼容性與常規Model CS-2000系列中，已經實現了從超低光明到高亮度的動態范圍的準確測量。
產品摘要
該測量儀器具有開發和測試高質量顯示器所需的測量性性能，并且是光譜輻射光儀的頂級模型，該模型將最新數字技術與長期存在的傳感器技術結合在一起。
在保持?jǐn)?shù)據兼容性與常規Model CS-2000系列中，已經實現了從超低光明到高亮度的動態范圍的準確測量。
主要用途
測量各種顯示器的亮度和可著色性，例如LCD，OLED，微型LED，迷你LED
主要特征
Ultra -low -Brightness精度保證
它繼承了出色的光學設計和信號處理技術，并實現了衡量各種光源（包括顯示器）的標準值所需的高精度。 在整個測量波長中，CIE（CIE122-1996）推薦的一半價格為5nm或更少的半價（CIE122-1996），具有低亮度和降低噪聲的亮度低的準確測量值可能是可能的。
CS-3000HDR保證0.0001CD/m2的精度可在1°測得的角度以0.0001cd/m2的精度和重復。
每個測量角度的顏色準確性保證
CIE1931 XY顏色和CIE1976 UCS顏色顏色顏色顏色彩色視圖可確保每個測量角度的準確性和準確性。
廣泛的測量動態范圍
從超低亮度到高亮度，在1°測量的角度（通常用于標準值測量）的較大動態范圍，以滿足顯示器的測量需求，以滿足展示的測量需求，這些需求繼續隨著目標而演變在更加生動和高質量的顯示中，測量已實現。 不僅是主流LCD和OLED，而且還通過Micro LED和Mini LED顯示了HDR顯示標準。
準確的保證亮度范圍（亮度測量）＠測量角1°：0.0001-100,000 cd/m2
1°/0.2°/0.1°電動測量角開關
您可以根據測量大小從三個測量角度中進行選擇。 通信命令可以進行電動開關，并且可以用于全自動測量系統。
最小測量直徑為φ0.5mm標準配置，當使用分別出售景點的近距離鏡頭時，φ0.1mm。
測量的時間縮短
如果使用常規光譜儀光澤儀進行序列測量，例如顯示器的伽馬測量，低亮度均勻度測量和顯示材料的I-V-L測量值，它可能超過幾個小時，并且可以用于多于幾個小時。這也是質量控制地點的挑戰。
通過將伽馬測量時間設置為1/4或更少，可以通過以下新功能將CS-3000HDR/CS-3000顯著縮短時間。
測量時間比較高速模式
仿真條件：白色100CD/m2黑色0.1CD/m2 64等級Wγ測量
高速模式
快速模式：與正常相比，測量的積分時間約為1/6
超級FAST1模式：與正常人相比，大約1/20的測量積分時間
超級Fast2模式：與正常人相比，大約1/90的測量積分時間
智能的黑暗功能
通過跳過深色測量并將其用于從傳感器中進行校正信息，在保持高精度的同時，測量時間減少了。
發射頻率檢測 /設置功能
這是檢測顯示器的光發射頻率并將測量積分時間設置為整數的函數。 由于“同步間隙”而導致的可重復性降低不匹配光發射頻率，而無需延長時間而不會延長時間。
正常模式測量時間縮短
通過執行新的測量控制，實現了正常模式下的測量時間縮短。
關于正常模式：
根據測得的光源的亮度，積分時間從0.005秒變?yōu)?2秒（CS-2000plus 120秒）。 在低亮度測量中，強調在低亮度約為4CD/m2（測量角1°）時強調性能，準確性和重復性的模式得到改善。
與CS-2000A/CS-2000的兼容性
您可以繼續使用高度可靠的CS-2000A/CS-2000測量數據。 由于通信規范，產品形狀和螺絲孔也兼容，因此沒有切換到CS-3000HDR/CS-3000的主要障礙。
軟件CS-S30（標準配件）
從計算機控制CS-3000HDR/CS-3000并使用易于閱讀的屏幕顯示的軟件。
特征
Windows/Mac兼容
可以顯示各種測量函數的設置和執行，并顯示測量值的圖表顯示
除了亮度著色和光譜圖外，與L*a*b*兼容
CIE1931（2°視圖），CIE1964（10°視圖），CIE170-2：2015（2°/10°視圖）。
顏色值可以通過任何等效的顏色函數計算
|
型式 |
CS-3000HDR |
CS-3000 |
|
|||
|
測定波長范囲 |
380 ~ 780 nm |
|
||||
|
波長分解能 |
0.9 nm/pixel |
|
||||
|
表示波長間隔 |
1.0 nm |
|
||||
|
波長精度 |
±0.3 nm (重心波長 Hg-Cdランプ：435.8 nm, 546.1 nm, 643.8 nm) |
|
||||
|
光譜波長寬度 |
5 nm以下（半波寬） |
|
||||
|
測定角 |
1°、0.2°、0.1° |
|
||||
|
最小測定徑 |
0.1° |
φ0.5 mm (クローズアップレンズ使用時:φ0.1 mm) |
|
|||
|
最短測量距離 |
350 mm (クローズアップレンズ使用時: 55 mm) |
|
||||
|
最低亮度顯示 |
0.00002 cd/m2 |
|
||||
|
精度保證亮度范圍 |
1° |
0.0001~100,000 cd/m2 |
0.0005~5,000 cd/m2 |
|
||
|
0.2° |
0.0025~2,500,000 cd/m2 |
0.0125~125,000 cd/m2 |
|
|||
|
0.1° |
0.01~10,000,000 cd/m2 |
0.05~500,000 cd/m2 |
|
|||
|
輝度 |
準確性 |
1° |
±5% (0.0001~0.0004 cd/m2) |
±2% |
|
|
|
重復性 |
5% (0.0001~ cd/m2) |
1.5% (0.0005~ cd/m2) |
|
|||
|
色度 |
準確性 |
1° |
x,y : ±0.002 (0.001~ cd/m2) |
|||
|
|
||||||
|
|
||||||
|
重復性 |
1° |
x : 0.0030, y : 0.0035 (0.001~0.003 cd/m2) |
|
|||
|
x,y : 0.0004 (0.2~ cd/m2) |
|
|||||
|
偏光誤差 |
2%以下 (400~780 nm) : 1°、３％以下(400~780 nm) : 0.2°、0.1° |
|
||||
|
積分時間 |
0.005 秒~92 秒 （NORMALモード） |
|
||||
|
測定時間 |
スタンドアロン |
約 1~190 秒 (NORMALモード） |
|
|||
|
|
||||||
|
通信 |
約 0.07 秒 |
|
||||
|
(MANUAL 33.333ms、INTELLIGENT DARK 設定時) |
|
|||||
|
顏色指定模式 |
Lvxy、Lvu'v'、LvTΔ uv、XYZ、分光グラフ、主波長、刺激純度 |
|
||||
|
發射頻率檢測 |
可以 |
|
||||
|
測量角度切換 |
電動 |
|
||||
|
インターフェース |
RS-232C、USB 2.0 |
|
||||
|
使用溫度和濕度范圍 |
5~30 ℃ |
|
||||
|
電源 |
専用ACアダプター (100-240 V、50/60 Hz) |
|
||||
|
消耗功率 |
約20 W |
|
||||
|
尺寸 |
158 x 262 x 392 mm（本體） |
|
||||
|
重量 |
約7.0kg |
|
||||
●此處描述的內容，規格和外觀如有更改，恕不另行通知。
