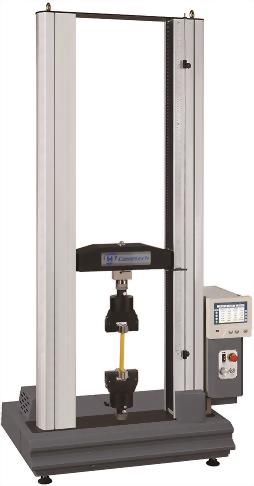

電腦伺服拉(壓)力試驗機
桌上型雙柱試驗機具有較大測試空間和長行程，最大測試容量20 kN，免維護的傳動機構減少機臺保養問題，同時提供安靜的測試環境及高精度的測試數據。本機備有外掛式電控箱系統，分離式電控系統可避免傳動元件的干擾增加測試穩定性，亦可利于電子系統的維護與更新。
支援精密手輪可微調機臺升降，具備精密定位與精準校正增加測試準確性。高速訊號回饋機制可減少機臺超荷載的機會。預留的外接訊號可以自行連接外部訊號源，增加機臺操控模式。
適用產業
橡膠、塑膠、紙、紡織、金屬、木材、膠帶、電子、包裝、醫療、建材等行業。
支援精密手輪可微調機臺升降，具備精密定位與精準校正增加測試準確性。高速訊號回饋機制可減少機臺超荷載的機會。預留的外接訊號可以自行連接外部訊號源，增加機臺操控模式。
適用產業
橡膠、塑膠、紙、紡織、金屬、木材、膠帶、電子、包裝、醫療、建材等行業。
軟體功能
1. 資料擷取頻率最高可設定至1200 Hz
2. 操作方式：由鍵盤、滑鼠操控測試，亦可由機臺快速升降鍵調整夾具位置
3. 作業平臺： Windows 7/8/10作業系統
4. 具中、英、日、韓、西班牙、波蘭、葡萄牙文顯示
5. 操作模式：TCP/IP介面雙向傳輸，電腦直接控制機臺動作
6. 可匯入多次測試數據同時顯示
7. 單位選擇可公、英制多種變化
8. 表格彈性化，可自行規劃分析資料
9. 數據之名稱可自行設定，可自訂計算式
10. 測試畫面可選擇資料顯示、圖形顯示或同時顯示
11. 資料處理：可儲存、呼叫、列表、統計比較等
12. 曲線圖X-Y軸物理量調整，曲線特定點標記、區間標記、斜率等……
13. 可測試抗拉、抗壓、彎曲、剝離、彈簧、潛變等試驗
14. 軟體保護：超行程、超容量保護、超時間停機
15. 多樣化的測試動作，Ex. 往復、潛變、持拉(壓)、測試暫停、滑移測試等……
16. 試片設定模組化，提供方便簡易的試片設定
17. 測試條件模組化，減少人為設定的疏忽與誤差
18. 重點資料擷取，可訂測試數據規格上下限
19. 可支援多組I/O訊號，增加測試機制
| 機臺型號 | QC-546M2F | QC-546M2F加長型 | |
| 最大容量 | 20 kN | ||
| 單位切換 |
力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short) 壓力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg |
||
| 力量解析 | 31 bits | ||
| 力量精度 | 1/100,000 | ||
| 測試行程 | 850 mm(未含夾具) | 1250 mm(未含夾具) | |
| 行程解析 | 0.0001 mm | ||
| 有效使用寬度 | 425mm | ||
| 速度范圍 | 0.0002 ~ 1000 mm/min(可由電腦數位設定) | ||
| 速度精度 | 高速模式：0.05 ~ 1000 mm/min | ||
| 低速模式：0.0002~3 mm/min | |||
| 連線方式 | RJ45(TCP/IP) | ||
| 資料解取速度 | 1200 Hz (Max.) | ||
| 硬體安全保護 | 上、下極限、緊急停止鈕保護 | ||
| 機臺動力 | 伺服馬達驅動 | ||
| 機臺鋼性 | 1585 kgf/mm | ||
| 特色 |
※自動讀取荷重元特征資訊 ※自動讀取位移計特征資訊 ※力量顯示、位移顯示、時間顯示、應力顯示、應變顯示 ※外部類比輸入 (2通道同時讀取 電壓或電流) ※測試力量自動歸零 ※測試力量自訂校正 ※斷裂偵測 ※自動回位 ※力量過載保護 |
||
| 機臺電源 | 單相200 ~ 240VAC，5A | ||
| 機臺尺寸 | 100× 58 × 151 cm | 100 x 58 x 190 cm | |
| 機臺重量 | 145 kg | 170 kg | |
