CA-2500 二維式色彩分析儀
對各種FPD、投影儀、背光等的"亮度偏差"、"色度偏差"進行"高解析度"、"二維"測量。由于能夠在短時間內高效完成從測量到資料分析、評估的全過程，可在開發評估、檢測等方面發揮重要作用。

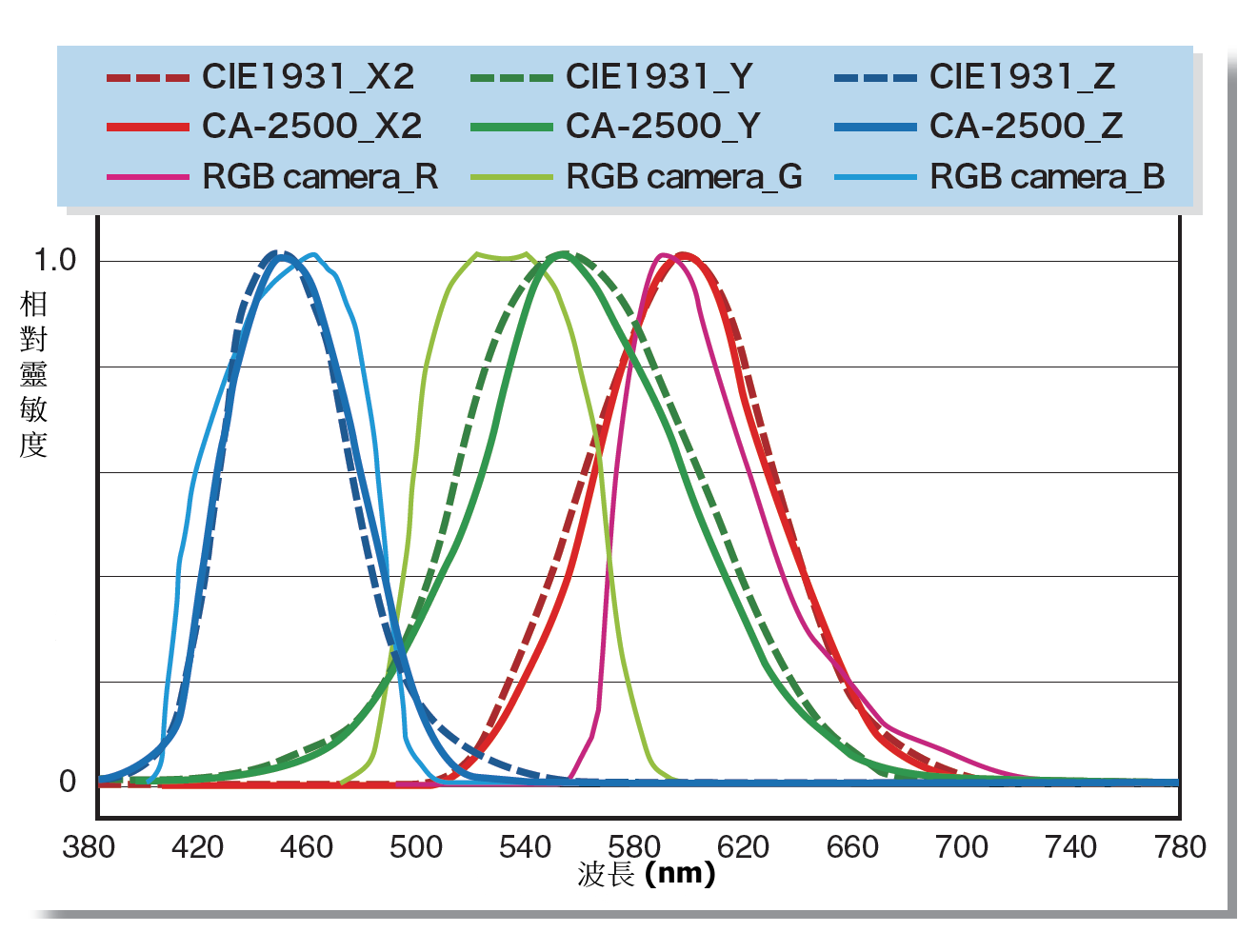

2D色彩分析儀CA-2500使用XYZ濾鏡（該濾鏡具備與CIE 1931等色函數非常接近的光譜靈敏度），與數位攝像機等設備中所使用的RGB分色濾鏡相比，能夠測量與人眼感光度相近的亮度和色度。

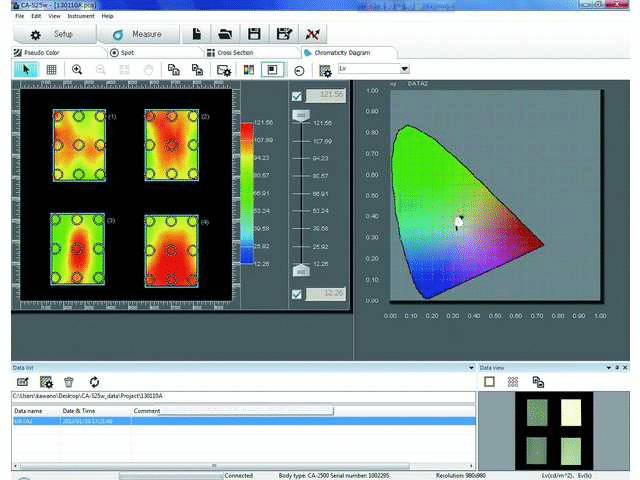

標配具有良好操作性的新軟件CA-S25w
該軟件具有輔助對焦、輔助對位、自動檢測的功能，用戶無需進行繁瑣的測量準備工作。
標配SDK（Software Development Kit）
二維色彩分析儀CA-2500配備可用于用戶軟件開發的SDK，借此可高效制作自主開發的獨創軟件。
主要用途
統一測量多個中小型液晶面板、有機EL面板的亮度、色度分布
測量單個大型液晶面板、有機EL面板的亮度、色度分布
測量照明范圍內的亮度分布
測量各種發光體的亮度、相關色溫分布
測量車用儀表的亮度分布
鏡頭和量測尺寸
| 型號 | CA-2500S | CA-2500W | CA-2500T | |||
| 感光元件 | CCD圖像傳感器（單色）、2/3英寸、有效像素數：1,000×1,000像素、內置XYZ濾鏡（接近CI E1931配色函數）、內置ND濾鏡 | |||||
| 鏡頭 | 用戶可自行更換鏡頭，含標準鏡頭、廣角鏡頭、長焦鏡頭、低倍率微距、高倍率微距（低倍率微距與高倍率微距是通過組合長焦鏡頭與微距用連接環實現的） | |||||
| 測量點數 （分辨率） | 980×980（使用數據管理軟件CA-S25w ，還可選擇490×490、196×196這兩種分辨率） | |||||
| 色別標志模式 | XYZ、LVxy、LVu'v'、T ⊿ uv、主波長、激發純度 | |||||
| 顯示模式 | 色彩仿真、色度圖、參考點、截面圖、色偏差 | |||||
|
測量尺寸 （正方形的一邊） |
標準鏡頭 | 廣角鏡頭 | 長焦鏡頭 | |||
| - | 使用低倍率微距時 | 使用高倍率微距時 | ||||
|
約98mm～ （因不同的距離而變化） |
約145mm～ （因不同的距離而變化） |
約115mm～ （因不同的距離而變化） |
約57mm（固定） | 約27mm（固定） | ||
|
主要距離對應的測量尺寸 （尺寸/距離） |
約98mm / 250mm 約210mm / 500mm 約440mm / 1,000mm 約890mm / 2,000mm |
約145mm / 200mm 約410mm / 500mm 約850mm / 1,000mm 約1,770mm / 2,000mm |
約115mm / 900mm 約275mm / 2,000mm 約420mm / 3,000mm |
約57mm / 500mm（固定） | 約27mm / 300mm（固定） | |
| 測量亮度范圍 （使用內置ND） | 0.05 ～ 100,000 cd/m2 | 0.05 ～ 100,000 cd/m2 | 0.25 ～ 100,000 cd/m2 | 0.25 ～ 100,000 cd/m 2 | 0.5 ～ 100,000 cd/m 2 | |
| 測量時間 | 累計次數1次：約5秒～、累計次數4次：約6秒～、累計次數16次：約10秒～、累計次數64次：約25秒～、累計次數256次：約80秒～ | |||||
| 精度 | 亮度 | ±3% | ±3% | ±3% | ±3% | ±3% |
| 色度 | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 | |
| 溫度/濕度特性（在使用溫度/濕度范圍內） | ||||||
| 亮度：以溫度23℃、相對濕度40%為基準時的變化量為±2% | ||||||
| 色度：以溫度23℃、相對濕度40%為基準時的變化量為±0.004 | ||||||
| 重復性 | 亮度 | 0.50% | 0.50% | 0.50% | 0.50% | 0.50% |
| 色度 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | |
| 測量點之間的誤差 | 亮度 | ±2% | ±2% | ±2% | ±2% | ±2% |
| 色度 | ±0.002 | ±0.002 | ±0.002 | ±0.002 | ±0.002 | |
| 亮度 | ±3% | ±3% | ±3% | ±3% | ±3% | |
| 色度 | ±0.003 | ±0.003 | ±0.003 | ±0.003 | ±0.003 | |
| 其它功能 | 同步測量（可設定同步頻率）、用戶校準累計功能 | |||||
| 介面 | USB 2.0 | |||||
| 使用溫度/濕度范圍 | 10～30℃、相対濕度70%以下／無凝露 | |||||
| 存儲溫度/濕度範圍 | 0～30℃、相対濕度70%以下／無凝露 | |||||
| 30～35℃、相對濕度55％以下／無凝露 | ||||||
| 尺寸 | 僅主機 | 160（寬）mm×164（高）mm×192（長）mm | ||||
| （含把手在內的高度：211 mm） | ||||||
| 安裝鏡頭、鏡頭遮光罩時 | 224（長度）mm | 219（長度）mm | 224（長度）mm | 230（長度）mm | 237（長度）mm | |
| 重量 | 約3.5kg（安裝標準鏡頭、鏡頭遮光罩時） | |||||
| 電源 | 專用變壓器（100V 1.2A、50/60Hz） | |||||
